|
青磚青瓦生產廠家闡述首先找出影響燒結磚外觀顏色的因素:
1、Fe2O3含量對燒結顏色的影響

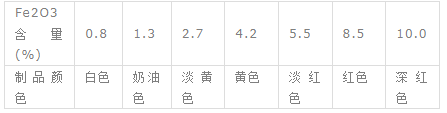

坯體中Fe2O3的是燒結磚燒成后呈現顏色的主要內因。Fe2O3在低溫下是穩定的，呈棕紅色。在窖內同一溫度和氣氛下，制品中Fe2O3的含量不同。例如，在1000℃的氧化氣氛下，制品中Fe2O3的含量與呈現的相應顏色詳見下表:
2、窯內氣氛對燒結制品顏色的影響
在高溫下, Fe2O3的穩定性減弱，活性增強。如果窯內呈強還原氣氛，燒結磚中的Fe2O3被還原生成Fe3O4(Fe2O3.FeO)或FeO，則燒結磚呈青黑色或青蘭色。如果窯內有大量CO氣體時,就發生下列反應:
3Fe2O3＋CO=2Fe2O3.FeO＋CO2
綜紅色 ? ? 青紅色
Fe2O3＋CO=2FeO＋CO2
綜紅色 ?青蘭色
以前用土窯燒制青磚就是應用這個原理，當燒結磚在窯內焙燒到最高燒成溫度時，將窯體密封，與外界空氣隔絕，注水飲窯，使窯內產生大量的CO、H2 等強還原氣氛，使燒結磚中的Fe2O3 被還原生成Fe3O4A 或FeO。所以，燒成后的燒結磚就呈現青蘭色。隧道窯和輪窯燒成始終是氧化氣氛，所以，燒結磚呈現紅色。
3、燒成溫度對燒結磚顏色的影響
當坯體升溫到400~500℃時,粘士礦物開始氧化與分解，燒結磚中的Fe2O3開始呈色，由土色漸漸變紅，隨著溫度的升高，紅色加深，當溫度升高至900~1000℃時，燒結磚變為棕紅色。
4、鹽類礦物對燒結制品顏色的影響
在燒成溫度下，燒結磚中的石灰石會分解成白色的CaＯ，ＣaＯ對燒結磚有一定的漂白作用，當CAO與Fe2O3含量的比值大于4時，燒結磚呈白色;隨著其比值地降低,直至CaO微量時，燒結磚的顏色由奶油逐漸變為黃色和棕紅色.
當坯體中硫酸鹽含量較高時，燒結磚表面也會泛黃
(1)、窯爐高度造成燒結磚色差
由于窯爐高度的存在，熱氣體的上升力使窯爐斷面上下部位存在著一定的溫差，窯爐愈高，上下溫差愈大,窯爐上部溫度高，燒結磚顏色較深，而下部溫度較低，則其顏色相對較淺。
(2)、外投煤不可能均勻地投放到坯垛的各個部位上，外投煤產生的煤灰將坯垛下的個別坯頭掩埋了,因其缺氧而可能出現黑頭磚。另外，碼坯的不均勻而使坯垛各部位的氣氛也存在一定的差異，因而窯內不同部位的燒結磚會呈現一定的色差。
(3)、窯體結構造成燒結磚色差
由于窯體某個部位保溫不好，或窯體密封不嚴漏氣，都可能引起窯爐這些部位溫度不均勻和氣氛變化而造成燒結磚的色差。
(4)、內燃料與升溫不當造成燒結磚色差，這種色差主要是壓花。
|
